Во время эксплуатации металлические конструкции подвергаются электрохимической коррозии. Данный вид коррозии широко распространен и является следствием термодинамической неустойчивости металлов в окружающих средах. Чтобы избежать коррозионных процессов и минимизировать экономические риски является целесообразным проведение комплекса мероприятий по внедрению ЭХЗ (электрохимищеской защиты) металлосодержащих конструкций.
Электрохимзащита зависит от многих факторов, в том числе:
- влажность
- температурный режим
- химический состав грунта,
- кислотность грунтового электролита,
- структура грунта,
Основные принципы электрохимической защиты:

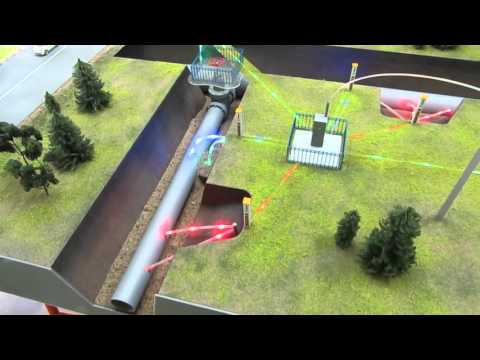

К металлическому изделию извне подключается источник постоянного тока или протектор для создания катодной поляризации электродов микрогальванических пар. В результате на поверхности металла происходит замена анодных участков на катодные. А вследствие воздействия коррозионной среды идет разрушение не металла конструкции, а анода. Самыми распространенными являются дренажная защита и катодная защита. Дренажная защита заключается в отведении блуждающих токов в землю или обратно на источник этих токов. Катодная защита заключается в подаче постоянного тока с определенными характеристиками, минус - на защищаемое сооружение, а плюс — на анодный заземлитель. В результате происходит смещение потенциала металлического сооружения, обеспечивающее прекращение коррозии металла.
Оборудование для ЭХЗ состоит из множества элементов, к основным и самым важным можно отнести:
1) Станция катодной защиты - является источником внешнего тока в системе катодной защиты.
Станции используются для электрохимической защиты от коррозии металлических объектов методом катодной поляризации. Обычно они применяются для защиты:
- подземных нефтепроводов и газопроводов;
- трубопроводов водоснабжения и теплосетей;
- оболочек электрических кабелей;
- металлических резервуаров, крупных объектов;
- подземных сооружений;
- судов от коррозии в воде;
- стальной арматуры в фундаментах, в железобетонных сваях.
2) Станция протекторной защиты
Протекторная защита от коррозии – электрохимзащита трубопроводов с помощью тока гальванической пары. Принцип действия протекторной защиты заключается в защите стального защищаемого сооружения (это является катодом) при помощи электрохимического потенциала протекторных материалов (сплавы на основе магния, алюминия и цинка – аноды, некие “жертвенные” электроды), чей потенциал более электроотрицателен. Благодаря разности потенциалов в гальванической паре возникает ток, стекающий с анода (более электроотрицательного электрода) и натекающий из электролита на катод. Создание натекающего тока — цель электрохимической защиты от коррозии.
3) Анодные заземлители - электроды или цепочку электродов, предназначенные для использования в качестве заземляющих элементов в установках катодной защиты металлических сооружений от коррозии в грунтах средней и высокой коррозионной активности, а также под водой.
4) Пункты контрольно-измерительные (КИП) – это пункты, которые предназначаются для обеспечения доступа к проводникам в условиях проведения измерений величин защитных потенциалов, для контроля этих защитных потенциалов металлических конструкций и сооружений, проложенных ниже уровня грунта, и обозначения трасс трубопроводов, а также для обеспечения совместной электрохимической защиты трубопроводов и других сооружений, расположенных под землей, от коррозии.
5) Максимальная тооковая защита (МТЗ) — вид релейной защиты, действие которой связано с увеличением силы тока в защищаемой цепи при возникновении короткого замыкания на участке данной цепи.
6) Блок совместной защиты
Блоки совместной защиты типа БСЗ предназначены для электрохимической защиты подземных металлических сооружений (многониточных трубопроводов, наружных оболочек кабелей и т.п.), в схемах совместной катодной защиты и могут, в зависимости от типоисполнения, обеспечивать одновременную защиту от двух до четырех подземных металлических сооружений от одного выпрямителя для катодной защиты путем распределения выходного тока выпрямителя на защищаемые сооружения и раздельного установления оптимального защитного тока для каждого из защищаемых сооружений. Блоки могут применяться в качестве поляризованных дренажей и для соединения составных частей многозвенных анодных заземлений.
7) Медно-сульфатные электроды сравнения (МЭС)
Электроды сравнения неполяризующиеся ЭНЕС-1, ЭНЕС-1МС-2 предназначены для измерения поляризационного потенциала и потенциала подземного сооружения относительно электрода путем создания электролитического контакта с грунтом в схемах при определении эффективности противокоррозийной защиты подземных металлических сооружений.
8) Искровой разрядник -безнакальный газоразрядный прибор, резко изменяющий свою электропроводность при возникновении электрич. разряда (искры) между электродами под действием приложенного электрич. напряжения. Конструктивно представляет собой наполненный газом (при давлении до 105 Па) стеклянный или металлокерамич. баллон, в котором расположены два электрода или более. Для наполнения И. р. используются инертные газы (или их смеси), водород, азот, кислород, воздух, пары воды. Макс. сила тока в И. р. может достигать нескольких сотен кА (в импульсе). В зависимости от параметров разрядной цепи и мощности источника напряжения в И. р. после пробоя устанавливается дуговой или (реже) тлеющий разряд.
